布袋除尘器灰斗集尘箱的设计与制作

时间: 2018-02-05 10:36 浏览次数:
布袋除尘器灰斗上口尺寸的大小取决于滤袋室的大小。一台布袋除尘设备的除尘能力是以其过滤总面积(即布袋总面积)来衡量的

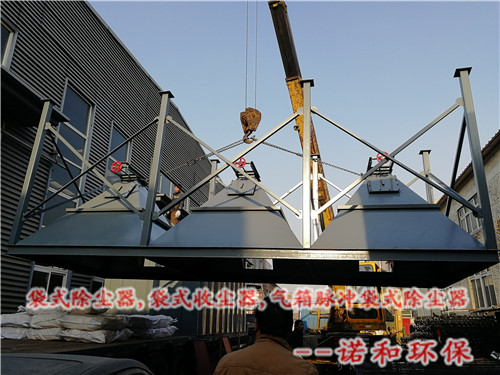

布袋除尘器灰斗图片
           布袋除尘灰斗上口尺寸的大小取决于滤袋室的大小。一台布袋除尘设备的除尘能力是以其过滤总面积(即布袋总面积)来衡量的。同样的过滤面积可以设计成小滤袋室小灰斗,而室数多;也可设计成大室大灰斗,而室数少;采取哪种方案现在不予讨论。灰斗尺寸较大时,斗内应设导流板,即使进入灰斗上部的带尘气体通过导流板较均匀地进入滤袋式箱体(脉工)或布袋(反吹风式)中,导流板的结构要简单。斗内焊接量要减少。
           灰斗设计成正方形或近似正方形为宜,一般上口尺寸为3m左右时,壁板厚采用4-5mm。如上口尺寸为5m左右时,壁板厚采用6-8mm。考虑到磨损及腐蚀,太薄会影响使用寿命。灰斗外壁有环向加劲,用槽钢或角钢制作。环向加劲之间还有竖向加劲,用角钢或扁钢制作,斗壁薄则加劲密,斗壁厚加劲可以稀一些。须根据灰斗的大小及灰的比重计算确定。灰斗上口尺寸大于5m,高度也大于5m的灰斗有时在斗内增设几层支撑,支撑用圆钢管制作。一般灰斗壁板上口的直段较小,下面的斜壁段很长,而且是悬空的,要考虑其刚度,过长时可将灰斗分节,以利制造、运输、安装,节与节之间用法兰连接,法兰可用角钢制作。
           灰斗上一般有许多配件,有振动器、料位器、检修人孔或空气炮,一般都在灰斗的下方。灰斗下口连接卸灰阀。灰斗的斜壁与地面的夹角要大于斗内散状体的自然休止角。灰斗与下部钢架的立柱,可以有各种连接方法,有的立柱顶四周设大梁,灰斗上口的壁板直接焊接在大梁上,有的灰斗上口四角设支座,直接座在柱顶上。这种灰斗上口四周壁板要加强也做成梁式,上承滤袋箱体重,下承灰斗中的灰重,这种结构形式一般用在上部箱体较轻的除尘设备中,在支座与头柱头顶板的连接螺栓孔可以处理成椭圆孔,设备温度异常高时,可以有微量的移动,以消除温度的应力。
