除尘配件花板设计注意事项

时间: 2016-01-26 08:41 浏览次数:
除尘花板指的是用特制的冲床制作出的具有大小相同滤袋孔洞的钢板。两孔之间的间距与袋径、袋长、粉尘性质、每时每秒穿过滤袋纤维孔的风速等因素有关。所以说,孔距一定要适中

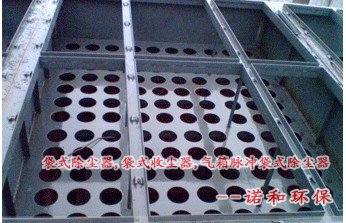

除尘花板图片

       除尘花板指的是用特制的冲床制作出的具有大小相同滤袋孔洞的钢板。两孔之间的间距与袋径、袋长、粉尘性质、每时每秒穿过滤袋纤维孔的风速等因素有关。所以说,孔距一定要适中,布置好花板是最关键的一步。

       我公司的除尘花板是根据袋与袋之间的距离应该根据滤袋长度、气布比全方位的考虑,不能小于布袋直径的2/5,这个距离是最佳的。

       中小型脉冲除尘器花板设计上采用均匀布置。疏密布置适用于大中型脉冲除尘器花板则采用疏密布置。

       附上花板设计注意事项:

1.花板的重任不容忽视,竖向支撑滤袋,横向承受系统带来的负压,建议在花板下部四角应做加强处理,确保花板不会变形。

2.除尘器花板最好是整块儿钢板,假如采用多块儿钢材焊接在一起,焊工一定要过关,力求光滑平整孔周做钝化处理,不能有毛刺,注意平面度公差控制在小于花板长度的2/1000范围内。用弹性涨圈固定滤袋的花板孔径公差为±3mm,花板孔径加工后安装位置与理论位置偏差应小于1.5mm。
